HGM系列三环中速微粉磨粉机系超细微粉磨粉机 HGM系列三环中速微粉磨粉机是一种细粉及超细粉的加工设备,此微粉磨主要适用于中、低硬度,莫氏硬度低于6级的非易燃易爆的各种脆性物料,如方解石、白垩、碳酸钙、白云石、高岭土、膨润土、滑石、云母、菱镁矿、伊利石、叶腊石、蛭石、海泡石、凹凸棒石、累托石、硅藻土、重晶石、石膏、明矾石、石墨、萤石、磷矿石、钾矿石、浮石等。是汲取磨粉行业技术,针对目前国内磨粉行业发展的趋势及市场需求情况,对超细粉加工的用户而研发的一种超细粉磨设备。

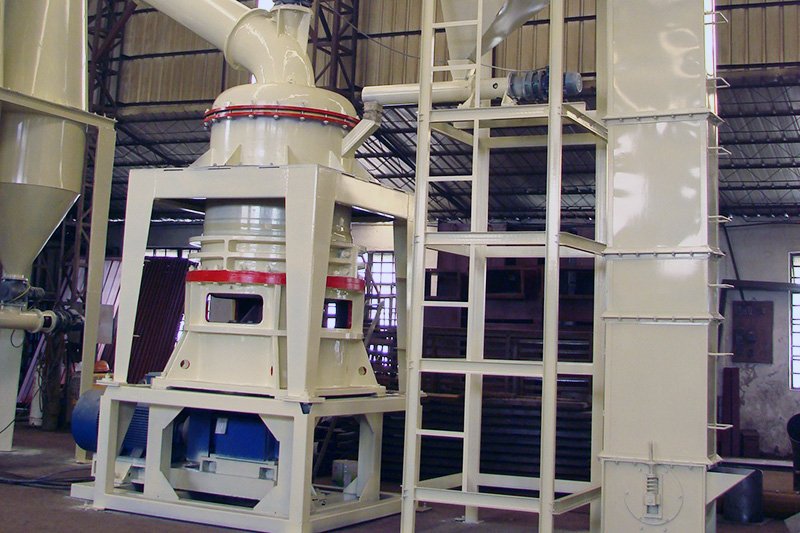

三环中速微粉磨粉机现场
在同等的细度情况下,比气流磨投入少,成本低,回收周期短。
同等的成品细度及功耗下,比气流磨和搅拌磨产量高45%以上。
易损件均采用优质的耐磨材料,比普通磨粉机设备的易损件使用寿命长,一般可在一年以上。
该超细磨与普通磨机相比,磨腔内无滚动轴承、无螺钉,所以不存在轴承及其它密封件易损的问题,避免了螺钉易松动而毁坏机器的问题。
细度一次性可达到d97≤5μm。
采用 的脉冲式除尘器,整套设备运转过程中无粉尘污染,配置消音器及消音房,降低了噪音,按照国家的环保标准来组织生产,起到了环保作用。消声器的使用减轻了粉尘的的污染和噪音,符合国家的环保标准,对周围的环境起到了环保的作用。
微粉磨主机电动机通过减速机带动主轴及各层转盘旋转,转盘通过柱销带动几十个环辊在磨环滚道内滚动并旋转。大块物料经破碎机破碎成小颗粒后由提升机送入储料仓,电磁振动给料机将物料均匀的送到上转盘的中部,物料在离心力的作用下散向圆周边,并落入磨环的滚道内被环辊冲压、滚碾、研磨而粉碎,物料经第一层粉碎后又落入第二层及第三层,高压离心风机的抽吸作用将外部空气吸入机内,并将经过第三层粉碎后的粗粉带入选粉机内。选粉机内旋转的蜗轮所产生的蜗流使粗颗粒物料回落重磨,细粉则随气流进入旋风集粉器并由其下部的卸料阀排出即为成品,而带有少量细粉尘的气流则经过脉冲除尘器净化后通过风机及消声器排出。
河南世博是一家大型磨粉机厂家,建厂四十余年,生产的磨粉机有雷蒙磨、高压磨、欧式磨粉机、三环中速磨等,质量、品质和价格都很有口碑。河南世博厂家有专业的技术人才二百余名,经常与国外有技术交流与合作,有实体厂房,所有设备都由厂家研发生产销售,厂家直销质量、售后有保障,价格更优惠,如果您也需要一台磨粉机,快快来厂家参观选购吧。
名称 | ZSM60 | ZSM80 | ZSM90 | ZSM100 | ZSM125 | ZSM168 | |
环辊数量(个) | 12 | 21 | 24 | 36 | 44 | 44 | |
工作直径(mm) | Φ600 | Φ800 | Φ900 | Φ1000 | Φ1250 | Φ1680 | |
磨环及滚道数量(个) | 1x3 | 1x3 | 2x4 | 2x4 | 2x4 | 2x4 | |
主机转速(r/min) | 230-240 | 230-240 | 200-220 | 180-200 | 135-155 | 120-130 | |
最大进料粒度(mm) | ≤10 | ≤10 | ≤20 | ≤20 | ≤20 | ≤20 | |
成品粒度(mesh) | 325-2500 | 325-2500 | 325-2500 | 325-2500 | 325-2500 | 325-2500 | |
产量(kg/h) | 300-3000 | 500-4500 | 800-6500 | 1000-8500 | 2500-14000 | 5000-25000 | |
给料机 | 类型 | 裙边带式给料机 | 裙边带式给料机 | 裙边带式给料机 | 裙边带式给料机 | 裙边带式给料机 | 裙边带式给料机 |
型号 | B300x60 | B300x60 | B300x60 | B300x60 | B300x80 | B400x80 | |
功率(kW) | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
主机 | 功率(kW) | 45 | 55 | 45x2 | 132 | 185 | 315 |
选粉机 | 功率(kW) | 15 | 18.5 | 22 | 30 | 75 | 132 |
除尘器 | 型号 | DMC96 | DMC160 | LDCM35-7 | LDCM35-8 | LDCM72-8 | LDCM72-8x2 |
功率(kW) | 37 | 45 | 55 | 75 | 132 | 220 | |
出料螺旋 | 功率(kW) | —— | 3 | 3/5.5 | 7.5 | 7.5 | 7.5x2 |
卸料阀 | 功率(kW) | 0.75x2/0.75x1 | 0.75x1 | 1.1x1 | 1.5x1 | 1.5x2 | 1.5x2 |
空压机 | 功率(kW) | 7.5 | 11 15 | 15 | 22 | 37 | 55 |
总重量(t) | 12.5 | 16.5 | 24.6 | 32.2 | 54 | 76 | |
外形尺寸(mm) | 12000x4500x6000 | 14000x4700x6200 | 14700x4800x8600 | 18000x4600x8600 | 14000x9000x10250 | 26300x7500x11900 |
