当前位置: 首页> 产品中心> 制砂筛分设备> 5X高效立轴冲击式制砂机

5X高效立轴冲击式制砂机

5X高效立轴冲击式制砂机

5X高效立轴冲击式制砂机是我公司引进国外技术并结合国内同类产品的优点,研发生产的新一代节能、高效破碎机,集三种破碎模式于一体,是新技术、新工艺的充分体现。

进料粒度进料粒度<60mm

处理能力处理能力70-640t/h

适用物料:鹅卵石、河卵石、玄武岩、花岗岩、石英石、辉绿岩、水泥熟料等多种硬、脆性物料。

24小时咨询热线:0371-63399395

免费获取报价

5X高效立轴冲击式制砂机介绍

5X高效立轴冲击式制砂机是我公司引进国外技术并结合国内同类产品的优点,研发生产的新一代节能、高效破碎机,集三种破碎模式于一体,是新技术、新工艺的充分体现。5X高效立轴冲击式制砂机拥有更低的维护成本,更长的易损件寿命,更大的处理能力,更环保的工艺技术。现已成为国内外建筑、矿石、冶金行业以及高速公路、铁路、桥梁、水电、矿物粉磨领域及机制砂行业的核心设备。

5X高效立轴冲击式制砂机图片展示

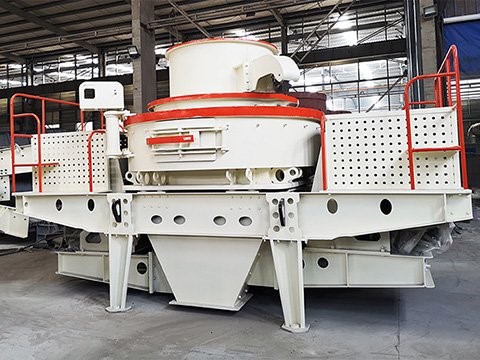

5X高效立轴冲击式制砂机厂房展示图

5X高效立轴冲击式制砂机厂房展示图

5X高效立轴冲击式制砂机移动车

5X高效立轴冲击式制砂机移动车

5X高效立轴冲击式制砂机发货图

5X高效立轴冲击式制砂机发货图

新型5X制砂机优势特点

优化设计,提高物料通过量

合理的发射口及内部流畅的曲线设计,降低了对物料的流动阻力,深腔转子经过优化设计后,大幅度提高物料的通过能力,使物料通过量提高约30%。

一机多用、应用灵活

独有的进料破碎结构,拥有多种破碎腔型,可方便实现”石打石”和“石打铁”两种破碎方式的转换,实现了一机多用。

部件磨损小,使用成本低

周护板局部磨损后上下可调头使用,提高了材料利用率,延长了使用寿命48%以上。组合式锤头设计,只需要更换磨损的锤头部分,可减低使用成本30%以上。

品质保证,使用放心

核心耐磨材料采用美国重要行业用高度耐磨耐高温材料。轴承选用日本、瑞典、美国的品牌,选用了符合电工委员会标准的高防护等级电机。

5X高效立轴冲击式制砂机工作原理

5X高效立轴冲击式制砂机是利用高速运转的物料相互自行破碎以及物料之间摩擦而粉碎的,工作形式可分为“石打石”和“石打铁”两种破碎形式。当物料进入转子经离心加速后抛出,与周护板碰撞破碎,也可通过散料盘分流,一部分从四周散落,另一部分进入转子加速后冲出与周围散落物料发生碰撞、摩擦,并于周护板发生撞击、反弹、形成循环打击。随着破碎进行,小颗粒物料在周护板附近逐渐成料层幕,提高破碎效果、并对设备起到保护作用,符合规格的成品物料从排料口排出。

5X高效立轴冲击式制砂机工作原理

新型制砂机客户现场

新型制砂机客户现场图

新型制砂机客户现场图

上图是陕西某客户的新型制砂机安装现场,现场可以看到有两台新型制砂机和两台单缸液压圆锥破碎机已经安装完毕。我厂对于该生产线的设计产量是时产800吨左右,客户主要加工鹅卵石、建筑垃圾等料,制成不同质量的机制砂用于各领域。目前该生产线已经投入使用,单缸液压圆锥破破碎能力强,搭配新型制砂机,生产线整体效率高,出料粒型好,客户很满意!

技术参数

型号 5X7615 5X8522 5X9532 5X1145 6X1150 6X1263
生产能力(t/h) 瀑落与中心进料 150~280 240~380 350~540 500~640 413~442 545~583
全中心进料 70~140 120~200 180~280 250~360 344~368 454~486
进料口尺寸(mm) 软料 35 40 45 50 45 50
硬料 30 35 40 45 55 60
转速 1700~1900 1500~1700 1300~1510 1100~1310 1000~1300 900~1200
双电机功率(kw) 110~150 180~220 260~320 400~440 440-500 600~630
外形尺寸(mm) 4100x2330x2300 4140x2500x2700 4560x2600x2900 5100x2790x3320 5700x2980x4190 5500x2750x3950
电源 2×0.25KW
稀油润滑站 双油泵电动机功率 380V,50Hz
安全保护 双油互补供油;无油流自动停机;水冷降温;冬季电机加热启动
外形尺寸(mm) 820×520×1270
油箱加热器功率(kw) 2KW
